200系列罐體介紹+參數表

MVE液氮罐查特 CHART是設計制造各種深冷液體真空絕熱貯存設備的專業公司，產品覆蓋整個低溫液體的供應鏈。也是全球最大，歷史最為久遠的超低溫設備生產商。查特下屬的MVE品牌杜瓦瓶產品有40多年生產超低溫絕熱杜瓦瓶的生產歷史，查特MVE的產品以因其質量高壽命長，低溫介質耗損低，早已經在全世界得到了廣泛的使用。

查特的Dura-Cylinder杜瓦瓶液氮罐主要是為高效液氮補給和高效用氣而設計，杜瓦瓶的液態儲存保存時間更長，靜態揮發率更低，有效利用率更高。其超群的絕熱結構，使得一段時間內產品損耗極少或者沒有損耗。例如：在高效用氣方面，一個 180MP杜瓦瓶的容量相當于18個壓力為2400psig的高壓氣瓶


一 技術參數：


產品型號/Model	200MP	200HP
幾何容積/Gross (升/L)	209	209
凈容積/Net (升/L)	200	200
外型尺寸/Size
外筒直徑/Outer Shell Diameter (厘米/cm)	50.8	50.8
高度/Height(厘米/cm)	167.1	167.1
技術參數/Technical Parameter
安全閥設定壓力(兆帕/PSI)	230/1.6	350/2.4
Relief Valve Setting(MPa/PSI)
空瓶重量/Empty Weigh(公斤/kg)	126.9	145.1
充裝重量/Full Filling Weight(公斤/kg) *
液氧/LO2	331	339
液氮/LN2	271	280
液氬/LAr	375	380
液態二氧化碳/LCO2	/	353
標況下氣體體積/Standard Gas Volume(Nm3)
氧氣/O2	143	133
氮氣/N2	105	108
氬氣/Ar	139	130
二氧化碳/CO2	/	105
日蒸發率(液氮)/NER(LN2)	0.0185	0.0185
氣流量/Gas Flow Rate ( Nm3/hr)
氧、氮、氬（O2、N2、Ar）	10.5	10.5
二氧化碳(CO2)	2.9	2.9

* 在安全閥設定壓力下的充裝重量/Fill weight is based on relief valve setting pressure

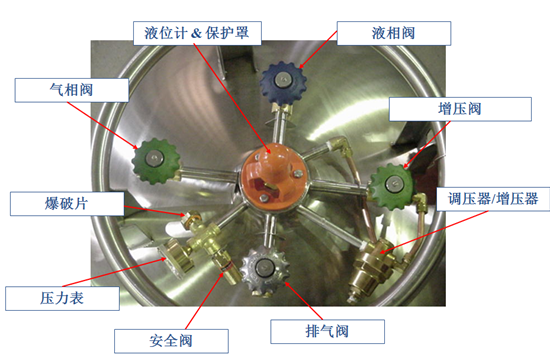

二 功能配置
1、氣相閥—可直接輸出氣體使用
2、液相閥—充裝或輸出液體
3、調壓器/增壓器—控制（接通/斷開）壓力控制調節器
4、排氣閥—釋放罐內壓力
5、安全閥—超壓泄壓
6、壓力表、安全閥、爆破片
7、增壓閥—開啟罐內增壓
9、液位表&保護罩—焊接絕熱氣瓶中液體寸量



三 產品特點：
壓力：230-350 psig / 16-24 bar
容積： 200升
內外采用不銹鋼桶體制造
內外筒體厚度厚, 采用抗沖擊外膽制造，內膽具有支撐系統
查特杜瓦瓶具有高承載的底座和保護圈系統，保證罐體免受外力沖擊而損壞
液位計可360 °旋轉安裝，隨處可讀??；能夠隨時更換.
液位計外露部分為銅和耐腐蝕的聚脂材料。
使用介質：液氮，液氧，液氬，液態二氧化碳和液態一氧化二氮
極低的超低溫液體介質蒸發率
大流量氣體及液體介質輸出
所有外徑為20”(508mm)的杜瓦瓶(160L,180L,200L)都有一個抗沖擊的環型底座。
外徑為26”(660mm)的瓶(230L & 265L) 底部都帶有可移動的輪子。

四 貯存及使用安全要點
1貯存及使用場所必須保持足夠通風，以防止氮氣和氬氣泄漏或排放，造成缺氧窒息；防止氧氣泄漏或排放，形成富氧，易造成周圍物質起火。
-貯存及使用場所必須遠離火源，熱源及腐蝕性物質。
2使用液體時，必須配戴皮手套或隔熱手套操作低溫部件，并保持干爽，防止凍傷手部皮膚。
3從杜瓦瓶取液氮作冷凍時，必須配戴臉罩，以防止液氮飛測凍傷臉部皮膚及眼睛。
4使用在氧氣的管道，接頭和密封材料等部件，嚴禁帶油脂，并且能與氧氣相容。
5如果有任何疑問，請與我公司聯系
